A系列

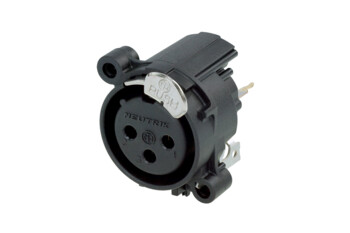

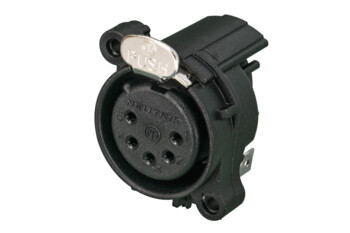

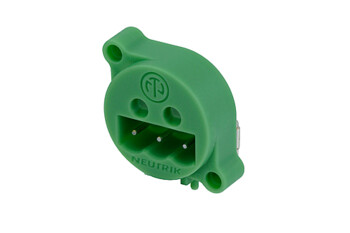

高工艺性艺术化底座,圆形塑料外壳的PCB安装面板XLR连接器。涵盖最小尺寸和最高堆积密度的产品(中心距离23mm)。牢固的镀金及抛光接插区域,最新设计的3芯版本郁金香型触点和4/5芯叉型连接器。多种接地和终端可选。
终端

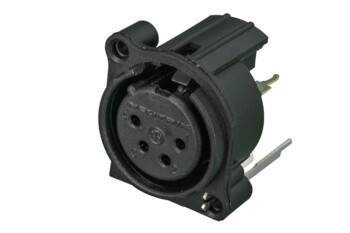

V = 垂直PCB面板安装,水平插针
H = 水平PCB面板安装,直角插针
HL = 左侧PCB面板安装

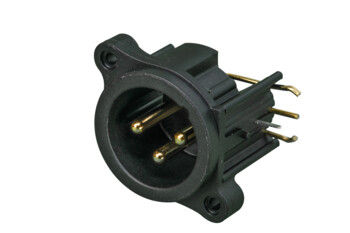

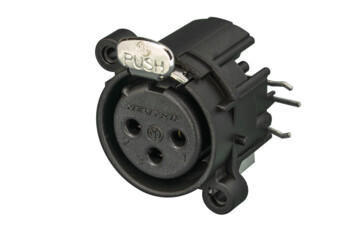

HR = 右侧PCB面板安装
锁定机制

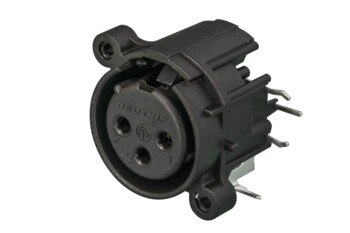

-0 = 无锁闩,保持弹簧
无后缀 = 闩式锁
可选接地

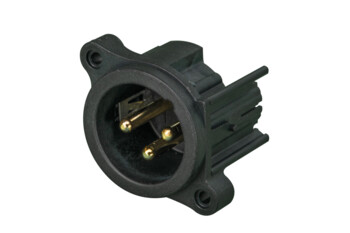

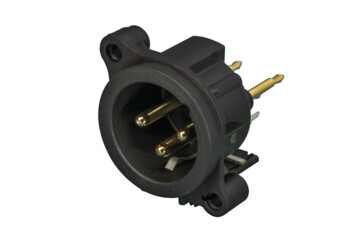

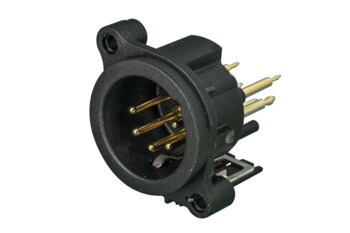

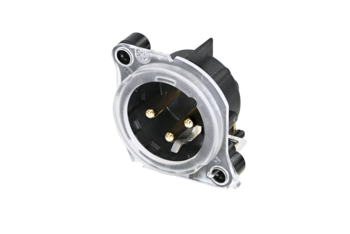

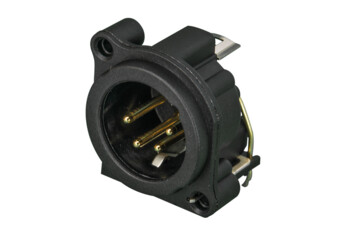

公座连接器
-0, L, R = 单独的接地触点连接到外壳,独立的针脚1和前面板
无后缀 = 单独的接地触点连接到外壳和面板

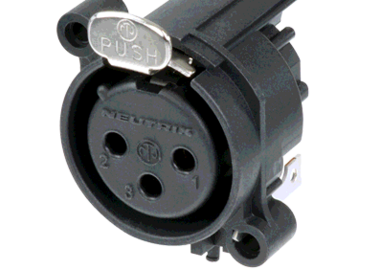

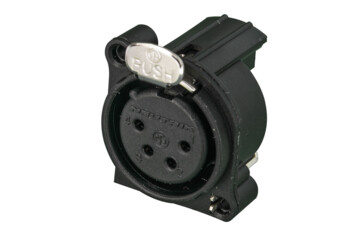

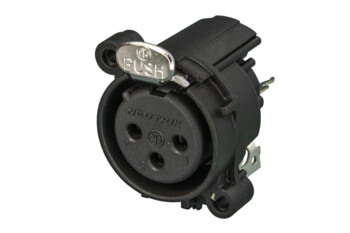

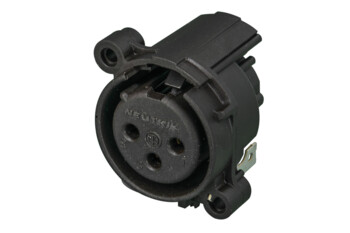

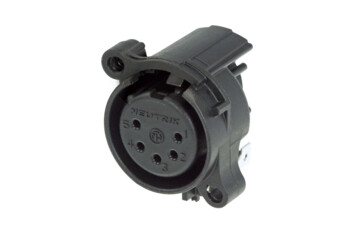

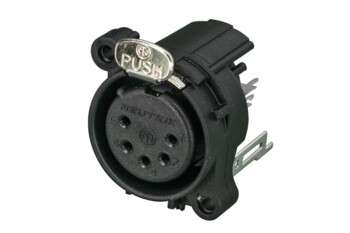

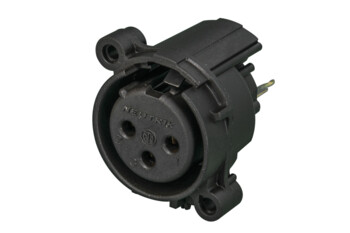

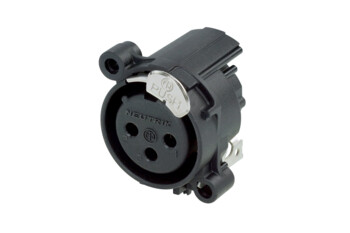

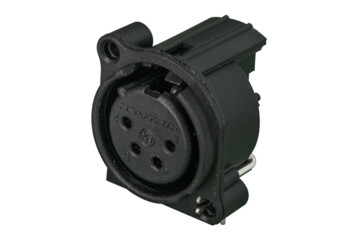

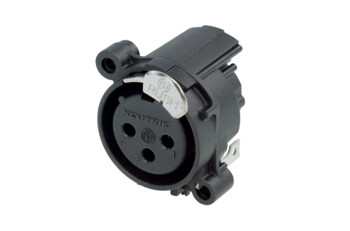

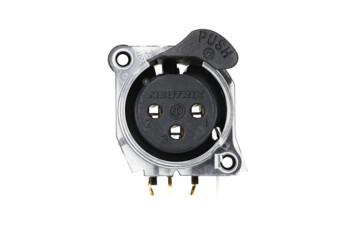

母座连接器
-1 = 针脚1和面板和外壳相连
-2 和 4/5 芯版本 = 单独的接地触点连接到外壳和前面板
无后缀 = 无接地 / 外壳接触
后置面板安装
面板紧固
自攻 PLASTITE®* 螺纹 2.9x1.06 ,圆形 (A型)
(*PLASTITE® 是 SFS Unimarket 的注册商标)
面板厚度 1 - 3 mm
