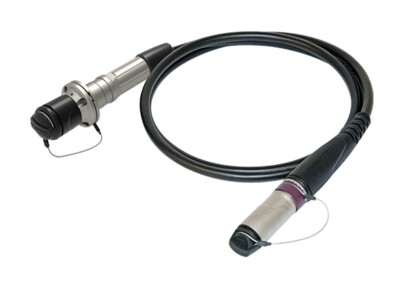

Cable Connector Assembly DREGONFLY and 5th

opticalCON DRAGONFLY 电缆母头-固装公头

Download Data Sheet

新产品：预装母头-固装公头 SMPTE 电缆，带 2 个透镜单模法兰和 4 个铜芯。

DRAGONFLY 比普通的混合摄像机信号传输系统更坚固、更可靠、更易于维护。Neutrik 的 DRAGONFLY 采用基于光纤透镜和熔接的技术，能以最小的损耗实现极其稳定的信号。其透镜和附带的密封盖为光学连接提供了极好的防尘保护。

电缆连接器已预先组装好。备件也可作为单个组件提供。适用的底座连接器是 NO2FW-XP

特征和性能

根据 SMPTE 标准，适用于室内（演播室）和室外（转播车-卡车）摄像机连接

在连接状态下，防水等级符合 IP68 安全标准
坚固耐用、防污的混合连接系统
- 2 个独特的透镜光学连接器
- 2 个信号触点
- 2 个电源触点
- 1 个接地触点
可容纳独特的透镜式光纤熔接连接器
坚固可靠：全金属外壳、整体铜编织屏蔽、不锈钢强度部件、坚固的黑色 PUR 外护套、弹簧式推拉锁定和强大的电缆固定装置
出色的防尘防污性能
提供不同长度和包装规格
易于维修

下载

BDA 566 - opticalCON DRAGONFLY - NKO2S-XP-x Handling Instruction

pdf - 1.76 MB

NTP11 V2 - opticalCON DRAGONFLY

pdf - 2.28 MB

DRAGONFLY Business Case - Sales Comparison

vnd.openxmlformats-officedocument.spreadsheetml.sheet - 38.58 KB

NEUTRIK_DRAGONFLY_Application Instruction 202206

pdf - 2.79 MB

Handling instruction NKO2SMW-XP

pdf - 9.22 MB

NEUTRIK_DRAGONFLY-brochure-NF25V8-202206

pdf - 1.85 MB

Certificate_CB_SE-108042M1

pdf - 68.9 KB

Declaration of Conformity CE

pdf - 408.38 KB

UKCA Declaration of Conformity _DRAGONFLY

pdf - 216.22 KB

NEUTRIK_Insertion_Loss_Calculator

vnd.openxmlformats-officedocument.spreadsheetml.sheet - 162.68 KB

技术信息

Product
产品	NKO2SMW-XP-0-*
类型	母/公

Electrical
接触电阻	< 7 mΩ
绝缘电阻	> 10 GΩ (初始)
电源	240V AC / 10A/ 50Hz 120V AC / 10A / 60Hz 300V DC / 7A
电流	42V AC 峰值 / 1-3A / ≤1kHz 60V DC / 1-3A

Mechanical
电缆固定	500 N
插入力	≤ 45 N
拔出力	≤ 45 N
使用寿命	10'000 次插拔
电线尺寸 - 电源	4 x 20 AWG
电线尺寸 - 电流	2 x 24 AWG
锁定装置	推 - 拉

Material
尾套	橡胶 (EPDM)
套管	锌压铸 (ZnAl4Cu1)
触点	黄铜
内芯	聚醚酰亚胺和聚碳酸酯 (PEI+PC)
外壳	锌压铸和聚甲醛
外壳电镀	镍
夹线套	黄铜

Environmental
可燃性	UL94 V-0
防护等级	IP68 , UL50E enclosure type 4 (与密封盖KIT SCXP-*配合连接时)
认证符合	IEC 61984:2009 IEC 60529 UL 1977 :2019 CSA C22.2 No. 182.3 :2016 UL50E Type 4
盐雾测试	通过 UL50E 评估
UV 测试	通过 UL50E 评估

光纤
插入损耗	常规 0.6 dB 每连接 / 最大 1.0 dB 每连接
回波损耗	XB2 直通

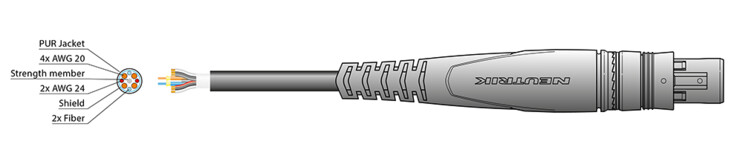

电缆横截面

包装选项和最大电缆长度

适配的摄像系统

SONY: HDC, HSC (discontinued), HXC (discontinued)
GRASS VALLEY: LDX82, LDX85N, LDX100/150, LDX86, LDX86N
MULTIDYNE: SILVERBACK V Camera Adaptor
IKEGAMI: UHK-430/CCU-430, UHK-X700/BSX-100
PANASONIC: AK-UC, AK-HC

opticalCON DRAGONFLY 电缆 母头-固装公头

技术信息

电缆横截面

包装选项和最大电缆长度

opticalCON DRAGONFLY 电缆母头-固装公头
