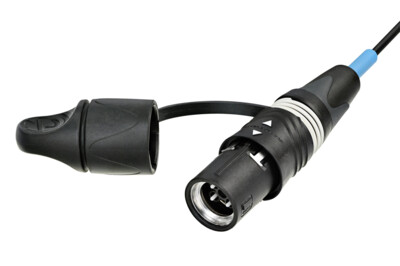

opticalCON QUAD LITE
四通道光纤连接系统，新的光纤设计，改进了产品的弯曲强度，黑色哑光外护套，提供多模和单模（PC或APC）。
在高标准光纤连接应用之外，也存在着如跳线、设备互联和永久应用的品质光纤连接需求。这些应用更关注价格，无需密封闸板。opticalCON QUAD LITE质量轻巧，设计紧凑，性能出众，经济实惠，同标准的opticalCON QUAD底座完全兼容。

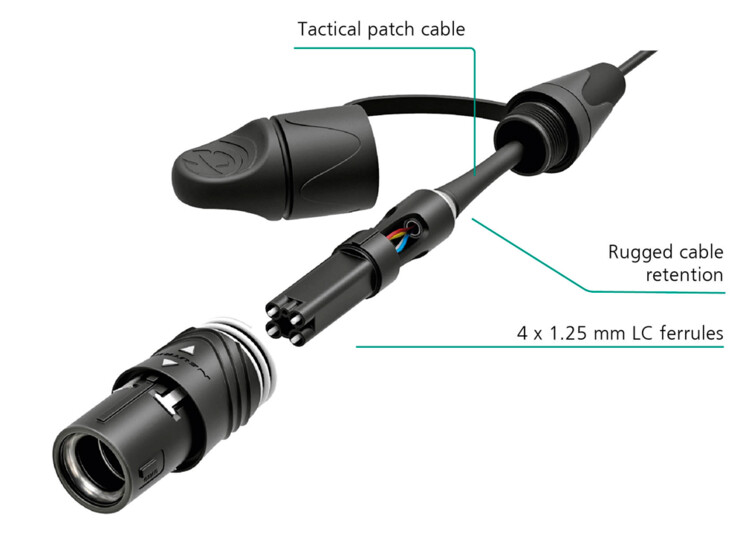

opticalCON QUAD LITE光缆连接器塑料外壳十分坚固，同标准的1.25 mm 套管光纤兼容。产品拥有弹簧加载的推拉锁定机制，聚芳基酰胺线带来了出色的光缆保持力。预先组装好的产品，不能单独订购，不同的光缆长度可供选择。
特征和性能
- 牢固的四通道光纤连接系统
- 临时和永久安装的经济光纤连接
- 点对点连接
- 连接状态下，防水等级符合IP65
- 塑料外壳，质量轻巧
- 可靠的推拉锁定机制
- 方便清洁，无需特殊工具

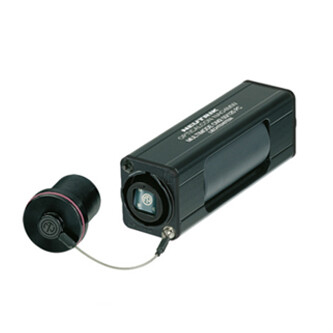

- 同标准的opticalCON 底座NO4FDW-A兼容
- 可定制颜色编码
- 战术跳线光缆
下载
reference-projects---opticalcon
pdf - 4.96 MB
NEUTRIK opticalCON Guide – NF05 V32 – 202506
pdf - 51.19 MB
cable-datasheet---opticalcon-quad-lite
pdf - 229.26 KB
BDA 422 V2 - opticalCON DUO LITE
pdf - 7.29 MB
opticalcon_quad_lite_technical_paper
pdf - 5.59 MB
st-no4_x-l
dxf - 1.16 MB
st-no4_x-l-1
pdf - 138.79 KB
技术信息
| Product | |
|---|---|
| 产品 | opticalCON QUAD LITE |
| 连接类型 | opticalCON |
| 类别 | 公 |
| Mechanical | |
|---|---|
| 光缆保持力 | > 250 N |
| 插入力 | < 45 N |
| 拔出力 | < 45 N |
| 使用寿命 普遍 | 2500 次插拔 |
| 锁紧装置 | 推拉式 |
| Material | |
|---|---|
| 尾套 | 橡胶 (EPDM) |
| 套管 | 聚酰胺 (PA 6) 和热塑弹性体 (TPU) |
| 内芯 | PBT |
| 外壳 | PBT |
| 夹线套 | CuZn36 Pb3 (黄铜) |
| 防尘盖 | 橡胶 (EPDM) |
| Environmental | |
|---|---|
| 运行温度 | -40 °C 至 +70 °C |
| 光缆接线 | ISO / IEC 11801 |
| Protection class | in mated condition IP65 |
| Optical | |
|---|---|
| 插入损耗 | < 0.45 dB / 连接 |
| 光缆连接器 | 1.25 mm 陶瓷套管 (PC和APC) |
| 光缆回波损耗 | > 50 dB (PC) > 60 dB (APC) |
| 移动光缆 | |
|---|---|
| 颜色 | 黑色, 哑光 |
| 内径 | 单模 9 µm, 多模 50 µm |
| 包层直径 | 125 µm PVC |
| 最小弯曲半径 | 3.5 cm |
| 光纤数量 | 4 |
| 光缆保持 | 聚芳基酰胺线 |
| 重量 | 14 kg/km |
| 总直径 | 3.5 mm |
配件

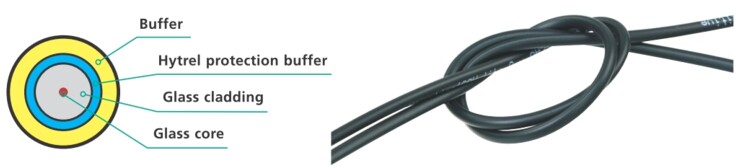

战术跳线光缆
传统的跳线光缆因为非常敏感，削弱了光缆的最小弯曲半径和侧压力。Neutrik战术跳线光缆缆拥有独特的光纤设计，包含保护涂层，增加了光缆的最小弯曲半径和侧压力。所以战术跳线光缆是临时或永久应用的正确选择。
